Spirálované kabel

V naší vlastní výrobě spirálových kabelů vám velice rychle vyrobíme spirálové vedení dle vašich požadavků. Pro aplikace s maximálním mechanickým namáháním doporučujeme naši značku Semoflex®. Vyznačuje se vysokou kvalitou a tyto výrobky byly vyvinuty podle potřeb a požadavků našich zákazníků.  V testu zkušebního ústavu pro materiály v Hannoveru spirálové kabely ze Semoflex® H05BQ-F/H07BQ-F přestály více než jeden milion cyklických zatížení bez poruchy. Pokud potřebujete spirálové kabely, které budou mechanicky namáhány jen minimálně, pak by vás mohlo zajímat vedení z PVC.

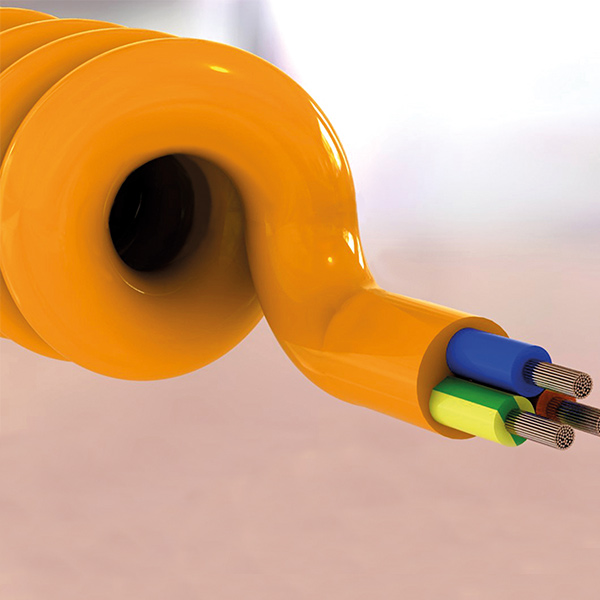

Spirálované kabely ze Semoflex® H05BQ-F/H07BQ-F

Naše spirálované kabely z Semoflex® H05BQ-F/H07BQ-F se hodí pro velmi vysoká mechanická namáhání, například pro roboty, vysoce výkonné stroje a zvedací plošiny. Jsou správnou volbou pro vrtačky, šroubováky a ohřívací vozíky. Používají se proto všude tam, kde záleží na vysoké kvalitě a dlouhé životnosti.

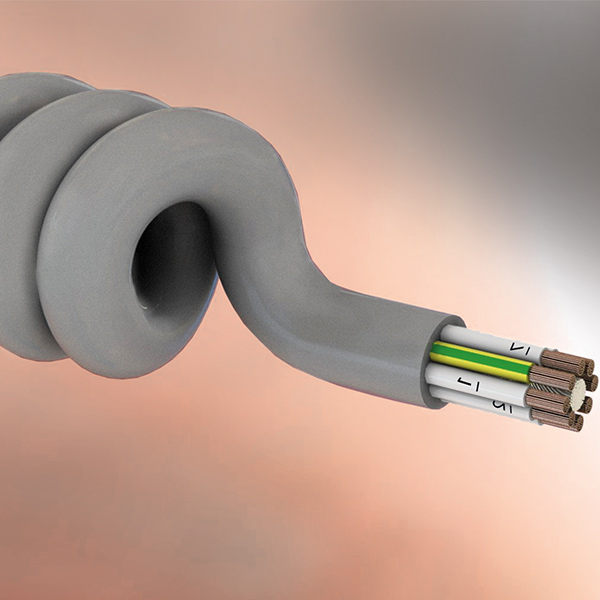

Spirálované kabely Semoflex® Roboschlepp®

Spirálované kabely z Semoflex® Roboschlepp® jsou vhodné pro velice vysoká mechanická namáhání, například pro portálové roboty, vysokonapěťové stroje a zvedací plošiny, jakož i pro vrtačky a šroubováky. Protože má toto spirálované vedení dobrou vratnou sílu i v chladu, používá se navíc i venku a je užíváno tam, kde záleží na vysoké kvalitě a dlouhé životnosti.

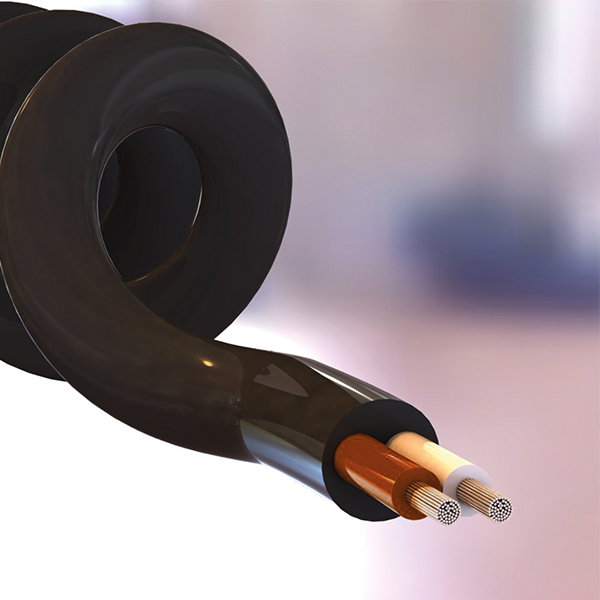

Spirálované kabely ze Semoflex® Elektronik nestíněné

Spirálované kabely ze Semoflex® Elektronik nestíněné používá jak  například v oblasti lékařské elektroniky, pro řízení strojů a v oblasti motorových vozidel, pro měřicí přístroje a připojení polohových spínačů. Díky vnějšímu plášti z PUR a izolaci žil Semocore je i pro spirálované kabely s průřezem žil od 0,14 do 0,50 mm² dosahováno vysokých vratných sil a dlouhé životnosti.

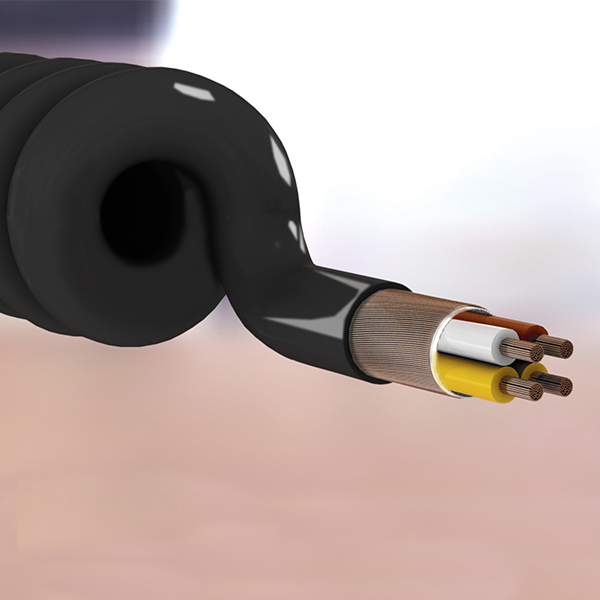

Spirálované kabely ze Semoflex® Elektronik stíněné

Spirálované kabely Semoflex® Elektronik stíněné jsou maximálně odolné vůči mikrobům, jakož i vůči oleji, kyselinám a ultrafialovému záření, jsou vrubově houževnaté a flexibilní v chladném prostředí. Spirálované kabely ze Semoflex® Elektronik (stíněné) mají díky používání speciálního měděného stínění srovnatelně vynikající vratnou sílu.

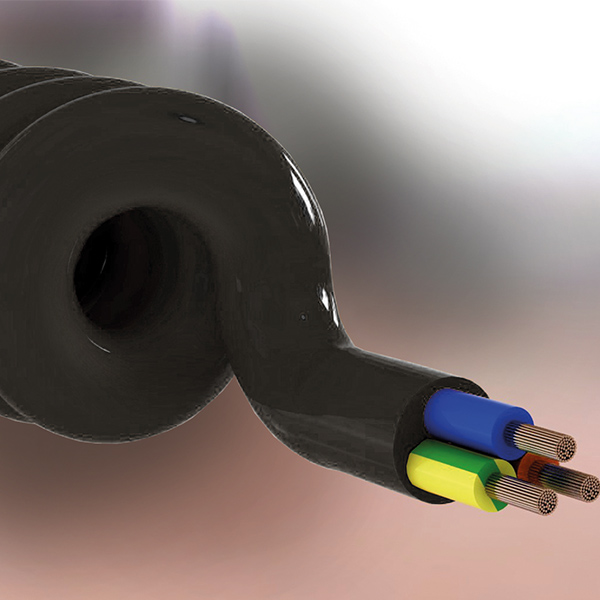

Spirálované kabely ze Semoflex® PVC/PUR

Spirálované kabely z Semoflex® PVC/PUR se vyznačují obzvláště svou dlouhověkostí. Oblastmi použití tohoto spirálovaného vedení jsou například vysoce hodnotné kuchyňské přístroje a přístroje pro domácnost, lampy a světelné lišty. Často jsou také dobrým optickým a kreativním řešením.

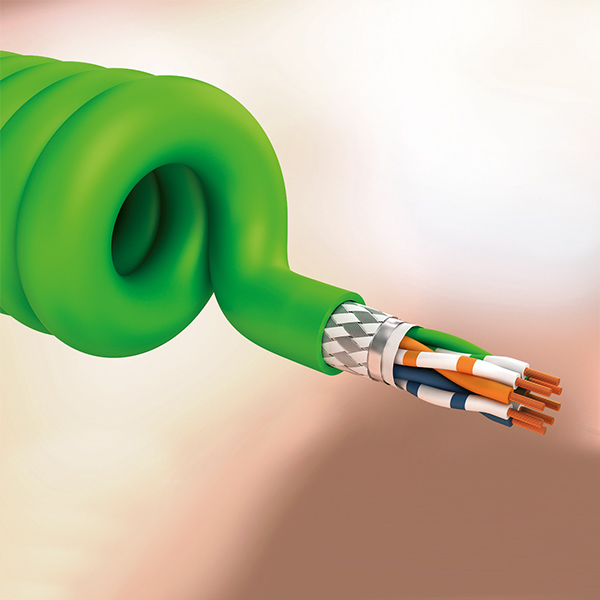

Spirálované kabely ze Semoflex® Special Industrial Ethernet Cat.5e

Vedení, spirálovaný kabel ze Semoflex® Special Industrial Ethernet Cat.5e, se hodí jako datový vodič pro střední mechanická namáhání v průmyslovém prostředí, jakož i v suchém a vlhkém prostředí, přednostně ve strojírenství a výrobě zařízení. Stínění zabraňuje rušivým signálům.

Spirálované kabely ze stíněný elektronický kabel PVC

Flexibilní kabel pro snímače a mikrofon pro aplikace s malým výkonem pro přenos signálů. Kabel z stíněný elektronický kabel PVC je vhodný jak pro pevnou instalaci, tak i pro pohyblivé použití. Použití je možné například přípojku pro telefonní a interkomunikační systémy, zapojení telekomunikačních zařízení a elektronických modulů. Může být také použitý jako řídící a signální kabel v elektronice a měřicí technice.

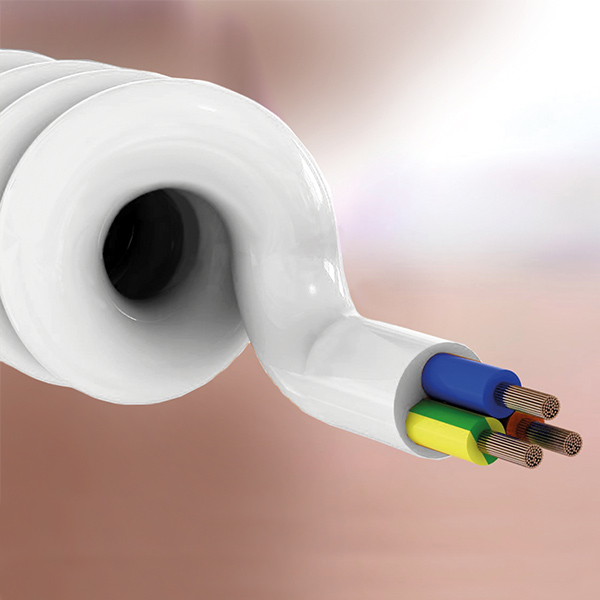

Spirálované kabely z PVC H05VVH8-F

Naše cenově výhodná spirálovaná vedení z PVC H05VVH8-F jsou vhodná obzvláště pro oblasti, v nichž není bezpodmínečně požadována trvale dobrá vratná síla. Tyto spirálované kabely jsou preferovanou volbou obzvláště při obsluze osvětlených reklamních nosičů, drobných elektronických přístrojů, kuchyňských přístrojů a elektronických přístrojů pro osobní hygienu.

Obnovení rozdílů

Prezentace slouží k vizuálnímu vysvětlení různých vratných sil podle materiálů.

Spirálované kabely ze Semoflex® BQ-F

Síla / obnovovací síla měřená v Newtonu (N) pro PUR

Spirálované kabely z PVC H05VVH8-F

Síla / obnovovací síla měřená v Newtonu (N) pro PVC

Speciálních spirál

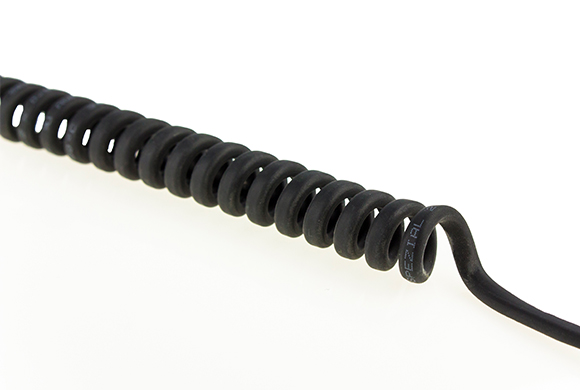

Plochý kabel, spirálovaný

Použití takové spirály je flexibilní. Používá se mimo jiné u vysavačů, protože se tvar lépe přizpůsobí vedení. Spirálovaný kabel je přitom veden teleskopickou trubkou.

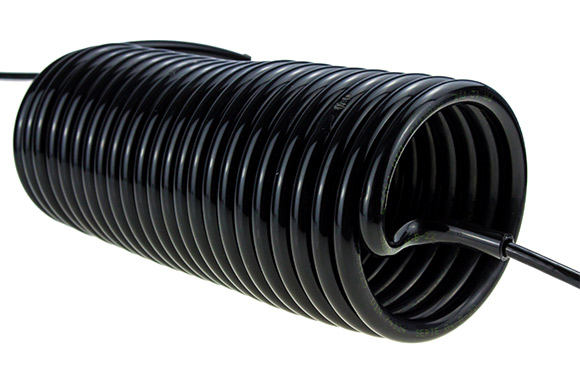

Kónická spirála

Speciální vývoj pro zákazníka z oblasti jeřábů. Vedení se používá pro řízení mezi motorem a nosným prostředkem. Kónický tvar usnadňuje natažení spirály zpět na vedení na používaném motoru.

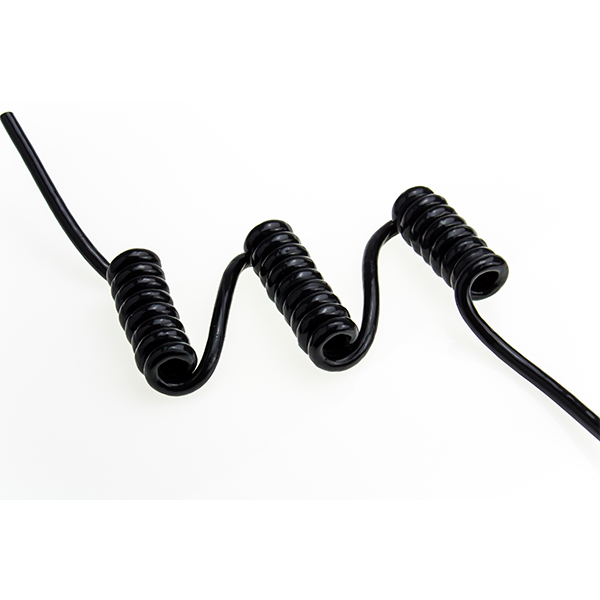

Vícenásobná spirála

Zde se jedná o spirálované vodiče, které mají přerušenou spirálu. Dvě spirály s mezikusem rovného vodiče. Tuto část nazýváme můstek. Můstek lze vyrobit volitelně axiální nebo tangenciální. Příklady použití: u obráběcích strojů, ve zdravotnické technice, ve strojírenství. Flexibilní použití podle potřeby, například tam, kde má spirála vlevo a vpravo pracovat jedním směrem a můstek slouží jako pevný bod.

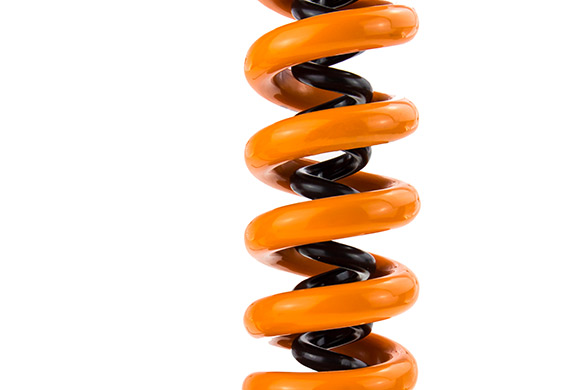

Spirály umístěné v sobě

2 různé spirálované kabely se zasunou do sebe. Mají opačný směr vinutí. Tak je zabráněno zamotání vedení. Výhoda: tímto způsobem lze v jedné aplikaci zpracovat různé typy kabelů a ušetřit tak místo. Zvenku větší přípojka pro přívod elektřiny a vnitřní spirála s menším průřezem s řídicím vodičem. Použití je velmi flexibilní; například se tento používá ve zdravotnické technice pro zdvihy stolů a lůžek.

Spirálovaný kabel s integrovanými hadicemi PA

Zde se jedná o kombinovanou konstrukci kabelu, kde se má vést jak proud, řídicí vodiče a tlakový vzduch jedním vedením. Oblast použití je rozmanitá, mimo jiné ve strojírenství a ve zdravotnické technice atd.

Dvojité vedení

Dvojitá vedení se používají jako nabíjecí kabely, případně pro nabíječky. Mají mnohostranné použití, mimo jiné se dvojitá vedení používají u zdvihacích plošin. Spirála přitom má úkol spolupracovat na pohybech plošiny. Hodí se také pro nabíječky v oblasti kamionů. U přechodu mezi tahačem a přívěsem, kde je například nutné napájet chladicí jednotky elektrickým proudem.

Spirálovaná hadice

Vodič se natáhne do hadice PA a následně zkroutí do spirály. Použití: Typy kabelů, které nelze zkroutit do spirály, lze zpracovat do spirály pomocí trubky PA. Tak se nedosáhne pouze stability, ale lze docílit i větších vratných sil. Pomocí trubky PA lze zvětšit vnější průměr spirály a přesto zajistit dobré vratné síly. Kromě toho lze použít vodiče v PA s faktorem užitné délky 10. Vodiče na obrázku se používají jako zemnicí kabely v různých aplikacích, například na letištích případně v letadlech, lakovacích linkách, ručně ovládaných jeřábech.

Nenašli jste dosud vhodný výrobek pro svoji aplikaci? Ochotně vám poradíme: na čísle +420 601 392 843 nebo e-mailem na adrese: baude@baude.cz
